封裝測試潔凈車間建設方案簡要：

      常見的新型半導體器件封裝材料主要有三種類型：

      一是陶瓷基封裝材料，優點是機械強度高，熱穩定，氣密性和耐濕性好，對電子系統起到較強保護作用，缺點是成本高，適用于高級為微電子器件的封裝。

      二是塑料基封裝材料，優點是材料成本低，工藝簡單，體積小，質量輕，缺點是介電損耗高，脆性大，熱膨脹系數不匹配且熱導率低。

      三是金屬基封裝材料，優點是熱導率和強度高，缺點是成本較高，不宜實現大規模產業化。

      生產工藝流程主要有4個部分，即晶圓制造、晶圓測試、芯片封裝和封裝后測試。

      晶圓制造是指在硅晶圓上制作電路與電子元件如電晶體、電容體、邏輯閘等，整個流程工藝復雜，主要有晶圓清洗，熱氧化，光刻（涂膠、曝光、顯影），蝕刻，離子注入，擴散，沉積和機械研磨等步驟，來完成晶圓上電路的加工與制作。

     晶圓測試是指對加工后的晶圓進行晶片允收測試其電氣特性。目的是監控前道工藝良率，降低生產成本。

     芯片封裝是利用陶瓷或者塑料封裝晶粒及配線形成集成電路；起到固定，密封和保護電路的作用。

     封裝后測試則是對封裝好的芯片進行性能測試，以保證器件封裝后的質量和性能。

     詳細設計要點請聯系合潔科技光電顯示車間建設工程師

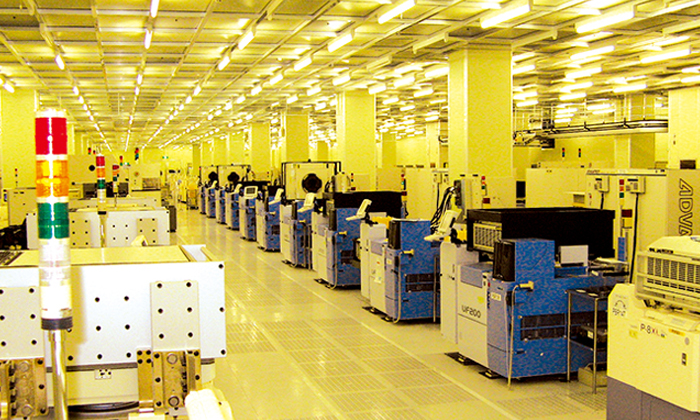

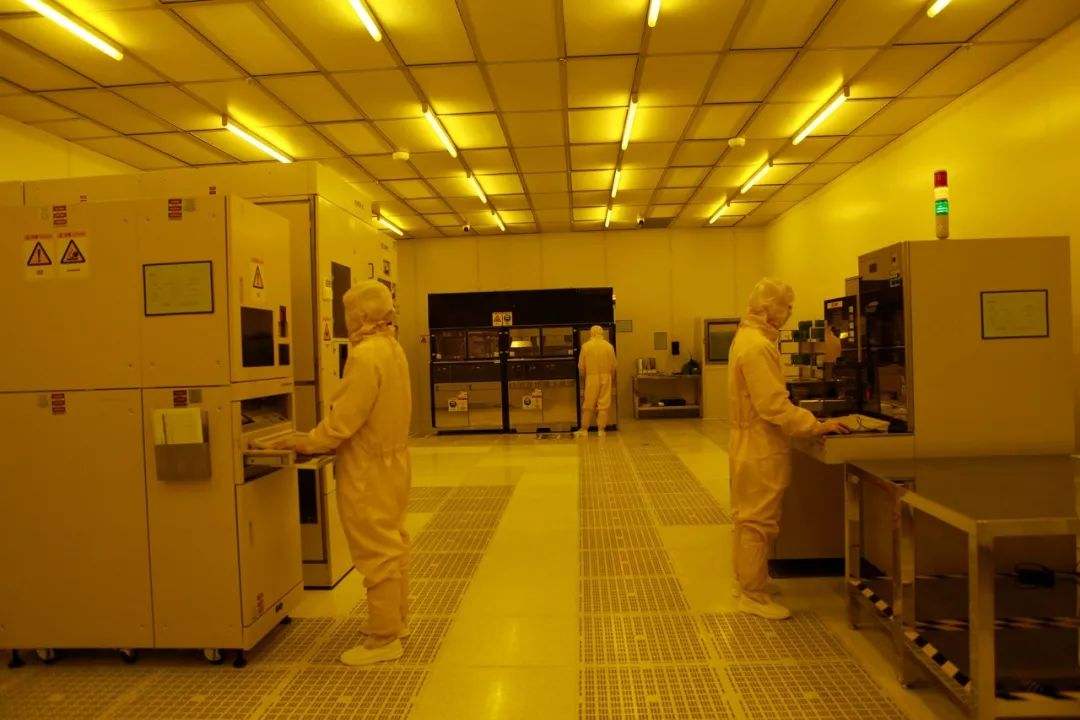

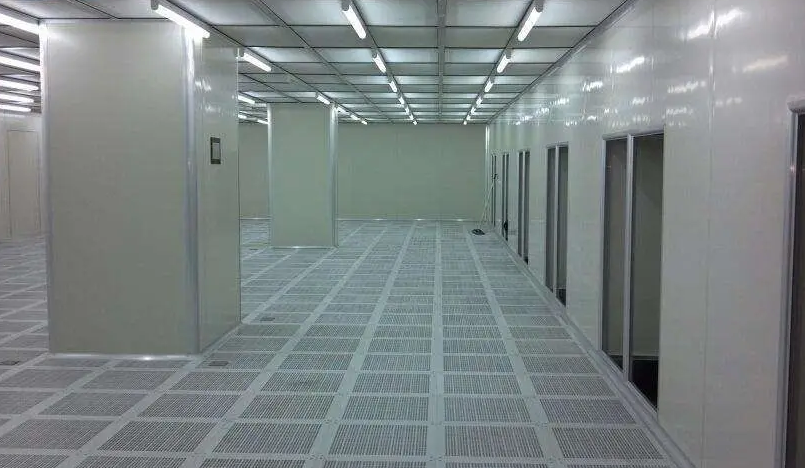

     潔凈車間工程示例如下：
