電子行業的生產需要處在一個有一定潔凈度要求的環境中，因此必須要建造符合國家標準的凈化車間，我們?cè)谠O(shè)計建造的時候是必須要有一個規范的工藝流程的，今天合潔科技電子凈化工程就為大家講解下電子潔凈車間設計建造有哪些工藝流程吧!

　　1.電子潔凈車間工藝流程圖概述

　　把各個生產單元按照一定的目的要求，有機地組合在一起，形成一個完整的生產工藝過程，并用圖形描繪出來，即是工藝流程圖。

　　制品工藝圖中，屬于工藝流程圖性質的圖樣有若干種，它們都用來表達工藝生產流程。由于它們的要求各不相同，所以在內容、重點和深度方面也不一致，但這些圖樣之間是有密切聯系的。工藝流程圖一般有如下幾種：

　　(1)全廠總工藝流程圖或物料平衡圖

　　總工藝流程圖是在制品工業凈化車間設計中，為總說明部分提供的全廠流程圖樣。對綜合性制品工業凈化車間則稱全廠物料平衡圖，圖上各車間(工段)用細實線畫成長方框來示意;流程線只畫出主要物料，用粗實線表示，流程方向用箭頭畫在流程線上;圖上還注明了車間名稱，各車間原料、半成品和成品的名稱、平衡數據、來源和去向等。

　　(2)物料流程圖

　　物料流程圖是在全廠總工藝流程圖基礎上，分別表達各車間內部工藝物料流程的圖樣。在流程上標注出各物料的組分、流量以及設備特性數據等。

　　(3)工藝管道及儀表流程圖

　　工藝管道及儀表流程圖是以物料流程圖為依據、內容較為詳細的一種工藝流程圖。在管線和設備上畫出配置的某些閥門、管件、自控儀表等的有關符號。

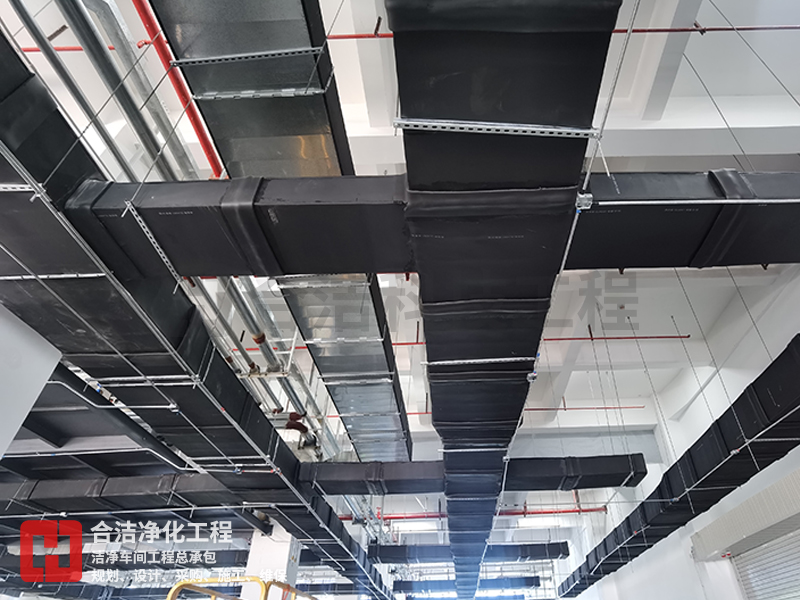

　　2.電子潔凈車間工藝流程草圖

　　工藝流程草圖亦稱方案流程圖、流程示意圖、流程簡圖，是用來表達整個工廠或車間生產流程的圖樣。它是設計開始時供工藝方案討論常用的流程圖，亦是工藝流程圖設計的依據。

　　當生產方法確定以后，就可以開始設計繪制流程草圖。因?yàn)樗皇菫閷⒁M(jìn)行的物料衡算和部分設備計算和能量衡算服務的，并不編入設計文件中，所以繪制時無須在繪圖技術上多花費時間，而要把主要精力用于工藝技術問題上。在繪制流程草圖時尚未進行定量計算，因而它只是定性地標出由原料轉化成產品的變化，流向順序以及生產中采用的各種制品單元及設備。合潔科技電子凈化工程可提供電子潔凈廠房、凈化車間的咨詢、規劃、設計、施工、安裝改造等配套服務。

　　生產工藝流程草圖一般由物料流程、圖例和設備一覽表等三個部分組成。

　　(1)物料流程

　?、僭O(shè)備示意圖：圖中的設備只畫出大致輪廓和示意結構，甚至可以畫一個方框代替。設備的相對位置高低也不要求準確，備用設備在流程草圖中一般省略不畫。但設備一般都要編號，并在圖紙空白處按編號順序集中列出設備名稱，對于設備較多的，可以另外編制設備一覽表。

　?、诹鞒坦芫€及流向箭頭：流程草圖中應畫出全部物料管線和一部分動力管線(如水、蒸汽、壓縮空氣和真空等)。物料管線用粗實線畫出，動力管線用中粗實線畫出，在管線上用箭頭表示物料的流向。

　?、畚淖肿⒔?/span>

　　a)在流程圖的下方或圖紙的其他空白處列出各設備的編號和名稱。

　　b)在管線的上方或右方用文字注明物料的名稱。

　　c)在流程線的起始和終了處注明物料的名稱來源及去向。

　　(2)圖例

　　圖例中只須標出管線圖例，閥門、儀表等無須標出。

　　(3)設備一覽表

　　設備一覽表也只包括序號、位號、設備名稱和備注，有時可省略設備一覽表和圖框。工藝流程草圖是一種示意性的從左至右的展開圖。

　　3.電子潔凈車間工藝管道及儀表流程圖

　　工藝管道及儀表流程圖又稱施工流程圖或帶控制點的工藝流程圖，與之配套的有輔助管道及儀表流程圖、公用系統管道及儀表流程圖。它是由施工人員和自控人員合作進行繪制的，在初步設計和施工圖設計中都要提供這種圖樣，只是深度不同。

　　工藝管道及儀表流程圖是在工藝流程草圖和物料流程圖的基礎上繪制的，它是設備布置和管道布置設計的依據，并可供施工、安裝、生產操作時參考。

　　因篇幅問題，僅供參考，希望對您有所幫助，具體詳細方案可訪問我們合潔科技電子凈化工程的網站進一步了解，我們會為您持續講解潔凈工程施工流程，介紹潔凈工程各項要求以及解讀各類電子潔凈車間標準。
