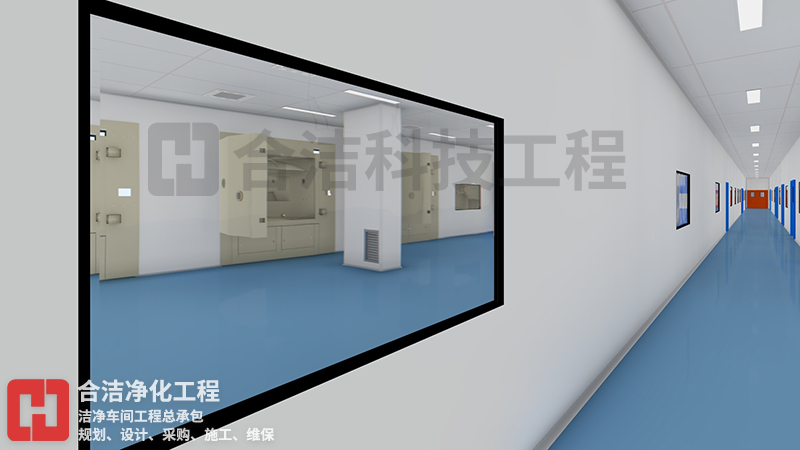

印制電路板(PCB)作為電子工業的基礎元件，其生產環境對潔凈度的要求日益嚴格。為確保產品質量、提升生產效率，科學合理的潔凈廠房裝修設計方案至關重要。以下是合潔科技電子凈化工程公司給出的一套詳細的印制電路板潔凈廠房裝修設計方案，涵蓋了設計依據、潔凈等級劃分、平面布局規劃、空間尺寸設計、送回風方式、風量計算、風口布置、材料選擇、空氣凈化設備、照明設備、防靜電設備等多個方面。

　　設計依據

　　本方案依據《電子工業潔凈廠房設計規范》(GB 50472)和《潔凈廠房設計規范》(GB 50073)等相關國家標準，結合印制電路板生產的實際需求進行設計。旨在打造一個符合生產工藝要求、環境潔凈度高、操作便捷的現代化潔凈廠房。

　　潔凈等級劃分

　　根據印制電路板的生產流程，將廠房劃分為不同潔凈等級的區域。例如，芯片制造區域需達到ISO 5級(相當于百級)潔凈度，以防止微小顆粒對芯片造成污染;電路板組裝區域可設置為ISO 7級(相當于萬級)潔凈度。不同潔凈等級的區域之間，通過嚴格的空氣隔離和壓差控制，防止污染物的交叉?zhèn)鬟f。

　　平面布局規劃

　　平面布局規劃遵循工藝流程合理、人物貨分流、動線不迂回的原則。設置獨立的物料入口和人員入口，人員進入潔凈區需經過換鞋、更衣、洗手、風淋等凈化流程，確保將外部污染物降至最低。物料進入則需經過傳遞窗進行凈化處理。在廠房內部，按照生產流程依次布局各生產設備，使物料流轉順暢，減少不必要的搬運和等待時間。同時，配置化學試驗室和物理試驗室，化學試驗室更適合布置在電鍍工序附近，便于及時檢測和分析。

　　空間尺寸設計

　　空間尺寸設計需考慮設備安裝、人員操作以及物料搬運等需求。潔凈車間層高不宜低于3.5米，以便于安裝凈化設備和進行管道布置。根據工廠的生產規模和未來發展規劃，合理確定車間的占地面積，確保生產空間充足且不造成浪費。同時，在車間內部設置合理的通道寬度和操作空間，確保人員和設備能夠高效、安全地運行。

　　送回風方式

　　采用上送下回的氣流組織形式。在車間頂部安裝高效空氣過濾器，將經過過濾的潔凈空氣均勻送入車間。氣流自上而下流動，將車間內的污染物帶至地面，通過位于地面或墻角的回風口排出。這種方式能有效形成單向流或紊流，確保車間內空氣的潔凈度。同時，根據車間的潔凈等級和空間體積，合理設置送風口和回風口的位置和數量，確保氣流均勻分布，避免出現氣流死角。

　　風量計算

　　風量計算需根據車間的潔凈等級、空間體積、人員數量以及設備產塵量等因素綜合考慮。例如，對于ISO 5級潔凈度的區域，換氣次數通常需達到50-60次/小時，以保障足夠的空氣更新，維持潔凈環境。同時，需定期檢測車間的潔凈度、溫濕度等參數，根據檢測結果調整送風量和排風量，確保車間環境始終處于最佳狀態。

　　風口布置

　　風口布置需合理，確保車間內氣流均勻分布。送風口可采用散流板形式，使空氣均勻擴散;回風口應設置在靠近污染源和人員活動頻繁的區域，及時排出污染物。同時，需定期清潔風口和過濾器，防止堵塞和污染，確保送風質量。

　　材料選擇

　　墻面材料選用彩鋼板，具有表面平整、光滑、易清潔、耐腐蝕等優點。彩鋼板的夾心材料可選用巖棉或聚氨酯，既能保障保溫隔熱性能，又具有一定的防火性能。對于有防靜電要求的區域，可選用防靜電彩鋼板。地面材料在芯片制造等高潔凈度區域采用環氧自流平地面，具有無縫、平整、耐磨、耐腐蝕、易清潔等特性;在一般生產區域可選用PVC地板，費用相對較低，同樣具有良好的防靜電性能和易清潔性。天花板材料采用與墻面相同的彩鋼板材質，安裝高效空氣過濾器的區域需采用專用的過濾器安裝框架，確保過濾器安裝牢固且密封良好。

　　空氣凈化設備

　　安裝多級空氣過濾器，包括初效、中效和高效過濾器。初效過濾器用于過濾空氣中的大顆?；覊m;中效過濾器過濾較小顆粒;高效過濾器則能過濾掉0.3微米及以上的微小顆粒，確保送入車間的空氣達到所需潔凈度。同時，配備空氣凈化機組，對空氣進行冷卻、加熱、加濕、除濕等處理，控制車間內的溫濕度。空氣凈化設備需定期維護和清洗，確保其正常運行和凈化效果。

　　照明設備

　　選用無眩光、無頻閃、低發熱量的潔凈室專用照明燈具。燈具應安裝在天花板內，與天花板密封良好，避免灰塵積聚。照明亮度應根據生產操作需求進行合理設計，一般生產區域照明亮度不低于300lux;關鍵生產工序區域不低于500lux。同時，需定期檢測照明設備的亮度和穩定性，確保車間內照明充足且均勻。

　　防靜電設備

　　在車間內設置防靜電接地系統，設備、工作臺、人員等均能有效接地，防止靜電積累對電路板造成損害。配備防靜電工作服、工作鞋、手腕帶等，要求員工在進入車間時必須穿戴。同時，需定期檢測車間的防靜電性能，確保各項指標符合生產要求。

　　施工與驗收

　　在施工過程中，需嚴格按照設計圖紙和相關規范進行操作，確保工程質量。加強施工現場管理，做好安全防護措施，避免發生安全事故。對裝修材料和凈化設備進行嚴格的質量檢驗，確保其符合設計要求和相關標準。在施工過程中，對每一道工序進行質量檢查，做好隱蔽工程記錄。工程竣工后，依據相關標準和設計要求進行驗收。驗收內容包括潔凈室的潔凈度檢測、溫濕度檢測、風量檢測、照度檢測、防靜電性能檢測等。只有各項檢測指標均符合要求，方可通過驗收并交付使用。

　　綜上所述，印制電路板潔凈廠房的裝修設計方案需綜合考慮多個方面，確保車間環境潔凈度高、操作便捷、安全可靠。通過科學合理的設計和施工，為印制電路板的生產提供有力保障，提升產品質量和生產效率。
